MetalTec MBS 350/50 CH ленточнопильный станок для резки металла под углом 90°

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Мощность двигателя, кВт	4
  Вес	1200 кг
  Длина, мм	2400 мм
  Ширина, мм	1250 мм
  Высота, мм	1500 мм
  Высота стола	700 мм
  Пильное полотно	4570 х 34 х 1,1 мм
  Скорость резания	15-60 м/мин
  Мощность мотора гидравлики	0,75 кВт
  Помпа	гидравлическая 0,04 кВт
  Сечение обрабатываемой детали при 90°, мм	●350 ▅ 350 x 500

• Описание

  НАЗНАЧЕНИЕ:

  Ленточнопильный полуавтоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°-45°.

  Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

  На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

  Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.

  ОБЛАСТЬ ПРИМЕНЕНИЯ:

  Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

  Схема обработки

  СТАЛЬНЫЕ ТРУБЫ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

  ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.

  ПРЕИМУЩЕСТВА:

  • Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – от 90° до 45° - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.



  ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

  Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

  Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.

  Конструктивные особенности

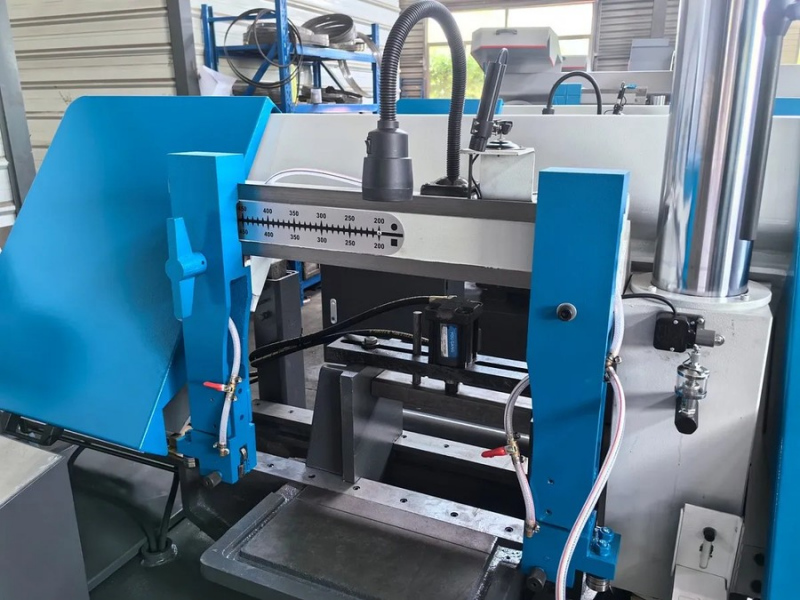

  НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

  КОЛОННЫЙ ТИП СТАНКА Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

  	ГЛАВНЫЙ ДВИГАТЕЛЬ Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 4 кВт.
  	ПУЛЬТ УПРАВЛЕНИЯ Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка на всем протяжении цикла резания.
  	ГИДРАВЛИЧЕСКИЕ ТИСКИ С ПРИЖИМОМ ДЛЯ ПАКЕТНОЙ РЕЗКИ Станок оснащен надежными гидравлическими тисками, позволяющими надежно фиксировать заготовки. Установлены прижим для пакетной резки делает станок более универсальным и позволяет серийно обрабатывать несколько заготовки пачкой за одну установку.
  	ПРИВОДНОЙ ВАЛОК ПОДАЧИ БОЛЬШИХ ЗАГОТОВОК На полуавтоматическом станке для удобства продвижения тяжелых заготовок в зону резания, предусмотрено устройство подачи. Валок удобно расположен перед зажимными тисками, и приводится в действие маховиком, расположенном рядом с пультом управления.

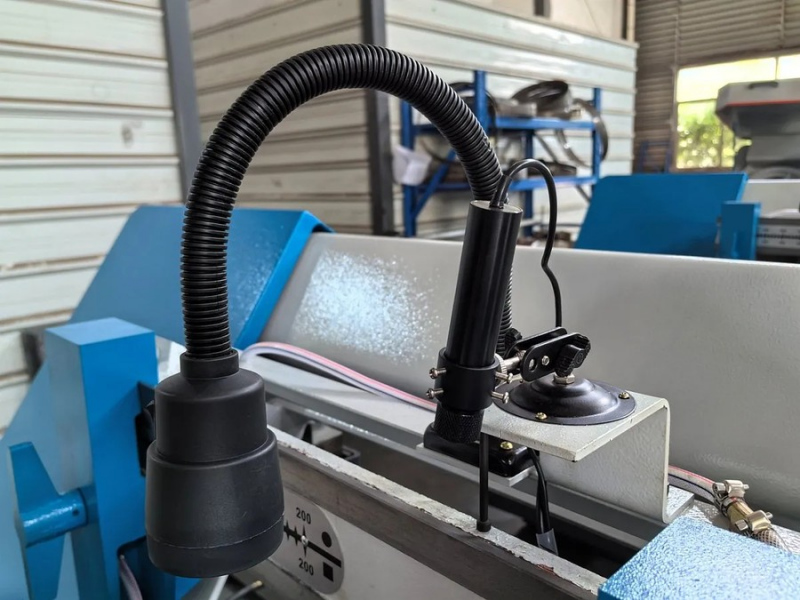

  	ОСВЕЩЕНИЕ ЗОНЫ РЕЗАНИЯ В комплект поставки станка входит LED-лампа освещения на гибком основании для удобства направления света в зону резания.
  	ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ЛИНИИ РЕЗА На раме станка удобно установлен лазерный указатель линии реза, который позволяет значительно экономить время оператора при установке материала и дальнейшего пиления.
  	БЛОК НАТЯЖЕНИЯ ПОЛОТНА За натяжение полотна отвечает гидравлический цилиндр установленный на раме станка. Переведение станка в рабочий режим и обратно, производится одним движением переключателя.

  ОПОРНЫЙ РОЛЬГАНГ При обработке длинных заготовок необходимо использовать приставной роликовый стол. В данном случае используется двухвалковый рольганг, который обеспечивает наилучшую стабильность положения заготовки.

  АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ На станке установлена 3х точечная система СОЖ, которая обеспечивает: смазку режущего блока перед заготовкой, охлаждение полотна после прорезания материала, удаление остатков стружки с приводной чистящей щетки.

  ПРИВОДНАЯ ЧИСТЯЩАЯ ЩЕТКА Моторизированная чистящая щетка удобно установлена перед приводным шкивом и служит для удаления остатков стружки материала с режущего инструмента. Подвод СОЖ сохраняет латунную щетку в рабочем состоянии путем вымывания мелких частиц .

  Комплектация

  Стандарт

  • Гидравлические тиски
  • Гидравлический прижим для пакетной резки

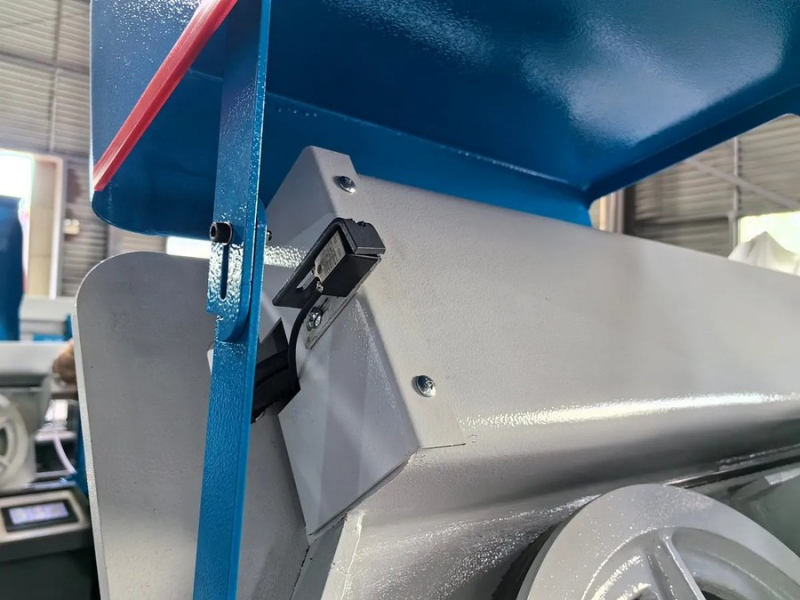

  • Датчик защиты открытия рамы
  • Датчики защиты открытия крышки рамы
  • Датчик защиты от разрыва полотна
  • Гидравлическое натяжение полотна
  • Ленточное полотно (1 шт.)
  • Ограничитель подачи заготовки
  • Валок для продвижения больших заготовок
  • Вариатор скорости вращения полотна
  • Приводная щетка очистки полотна
  • Лазерный указатель линии реза
  • Опорный рольганг для работы с большими заготовками
  • Лампа освещения
  • Ящик с инструментом
  • Инструкция по эксплуатации
